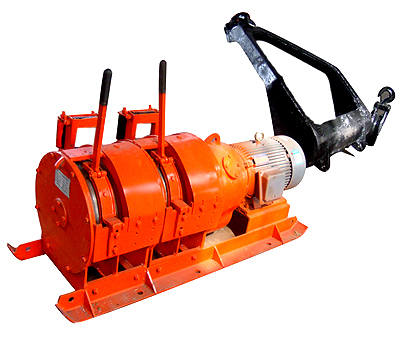

耙礦絞車
耙礦絞車又名電耙子，電耙絞車。耙礦絞車主要由減速裝置、主卷筒、副卷筒、操縱裝置、鋼繩導向裝置和電動機組成。
【材質】 鋼板(多用于采集煤礦)；鑄鋼(多用于采集金屬礦石).適用于鐵礦,磷礦,煤礦,金屬礦,非金屬礦或露天鐵礦運輸作用。
【用途】
耙礦絞車主要用于金屬礦及其它礦場的坑內或露天做礦石搬運及充填工作。主要用于水平耙運，也可用于傾角不大的斜坡耙運，不能作為提升設備。司機可以在絞車旁用手操縱，也可以離絞車數米以至數十米處用按鈕實行距離操縱。
【型號】JP、2JP、2JPB、2DPJ、PK、3DPK 耙礦絞車
【電動機功率】 7.5kw、15kw、22kw、30kw、55kw 耙礦絞車

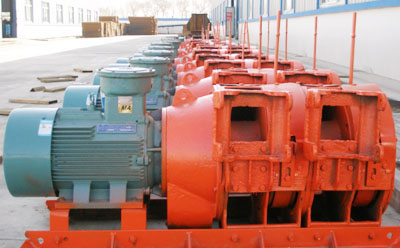

2JPB系列隔爆型耙礦絞車
| 項目 | 2JPB耙礦絞車型號 | |||||
|---|---|---|---|---|---|---|
|
|
2JPB-7.5 | 2JPB-15 | 2JPB-22 | 2JPB-30 | 2JPB-55 | |
| 主鋼絲繩平均拉力不少于KN | 8 | 14 | 20 | 27.5 | 44 | |
| 平均速度±5% m/s | 主鋼絲繩 | 1.0 | 1.1 | 1.2 | 1.2 | 1.2 |
| 副鋼絲繩 | 1.0 | 1.5 | 1.6 | 1.6 | 1.8 | |
| 鋼絲繩直徑mm | 主鋼絲繩 | 9.3 | 12.5 | 14.0 | 15.5 | 18.5 |
| 副鋼絲繩 | 9.3 | 11.0 | 11.0 | 14.0 | 16.0 | |
| 卷筒 | 直徑mm | 205 | 225 | 280 | 280 | 350 |
| 輪緣直徑mm | 350 | 435 | 510 | 510 | 625 | |
| 寬度mm | 80 | 125 | 160 | 160 | 180 | |
| 容繩量 | 主卷筒m | 45 | 80 | 80 | 90 | 100 |
| 副卷筒m | 45 | 100 | 100 | 110 | 130 | |
| 電動機 | 型號 | YB132M-4 | YB160L-4 | YB180L-4 | YB200L-4 | YB250L-4 |
| 功率KW | 7.5 | 15 | 22 | 30 | 55 | |
| 轉速r/min | 1440 | 1460 | 1470 | 1470 | 1470 | |
型號示例：2PJB15表示電動機功率為15KW的隔爆型雙筒耙礦絞車.
2JPB-15L：2-卷筒個數，J-卷揚機類，P-耙礦絞車，B-隔離，非隔離爆不標記，15-電動機功率KW；L-遠距離操縱，手動操縱不標記。
PK/3DPK系列耙礦絞車
| 項 目 | 單位 | PK/3DPK 絞 車 型 號 | ||||
|---|---|---|---|---|---|---|
| PK-7.5 3DPK-7.5 |
PK-15 | PK-30 3DPK-30 |
PK-55 3DPK-55 |
|||
| 平均牽引力 | 工作卷筒 | 牛頓 | 8000 | 14000 | 28000 | 50000 |
| 空載卷筒 | 牛頓 | 8000 | 11000 | 20000 | 33500 | |
| 平均速度 | 工作鋼繩 | 米/秒 | 1.0 | 1.1 | 1.2 | 1.2 |
| 空載鋼繩 | 米/秒 | 1.0 | 1.5 | 1.6 | 1.8 | |
| 鋼絲直徑 | 工作鋼繩 | 毫米 | 9.3 | 12.5 | 15.5 | 18.5 |
| 空載鋼繩 | 毫米 | 9.3 | 11 | 14 | 16 | |
| 卷筒 | 直徑 | 毫米 | 205 | 225 | 280 | 350 |
| 凸緣直徑 | 毫米 | 350 | 435 | 510 | 625 | |
| 寬度 | 毫米 | 80 | 125 | 160 | 480 | |
| 容繩量 | 工作卷筒 | 米 | 45 | 80 | 90 | 100 |
| 空載卷筒 | 米 | 45 | 100 | 110 | 130 | |
| 電動機 | 型式 | / | Y132M-4B35 | Y160L-4B35 | Y200L-4B35 | Y250L-4B35 |
| 功率 | 千瓦 | 7.5 | 15 | 30 | 55 | |
| 轉速 | 轉/分 | 1450 | 1460 | 1470 | 1480 | |
| 重量 | 公斤 | 81 | 144 | 272 | 460 | |
| 外形尺寸 | 長度 | 毫米 | 1146/1380 | 1400 | 1650/2006 | 1975/2520 |
| 寬度 | 毫米 | 540 | 650 | 820 | 1010 | |
| 高度 | 毫米 | 480 | 580 | 695 | 865 | |
| 總重量 | 公斤 | 420/520 | 650 | 1153/1510 | 2233/2871 | |
耙礦絞車結構：耙礦絞車耙礦絞車由減速裝置、主卷筒、副卷筒、操縱裝置、鋼繩導向裝置和電動機。這些部件分別裝在殼體內外，殼體是一個具有較好鋼性的部件，既起保護、支撐作用，又承受全部載荷。 它用螺栓固定在與基礎相連的二根滑道上。
雙筒絞車有一個主卷筒（裝在右側，即靠近電動機的一側），一個副卷筒（裝在左側）。 三筒絞車有一個主卷筒（裝在中間），二個副卷筒（裝在左邊和右邊）。 三筒絞車也可以裝二個主卷筒（裝在右側和中間），一個副卷筒（裝在左側），每一個卷筒都相應有一個操縱裝置和一個鋼繩導向裝置。
耙礦絞車工作原理：電機起動后，通過齒輪和兩級減速，帶動主軸轉動，再通過齒輪帶動兩個行星齒輪減速器。當內齒輪未被剎住時，可以自由轉動，主副卷筒在耙斗和鋼絲繩陰力作用下都不轉，如按下右下操縱手把，使右邊內齒輪剎住，則與之相應的主卷筒在行星齒輪和三星架的帶動下即旋轉纏繩，托動耙礦。副卷筒則在鋼絲繩的牽引下，旋轉放繩。松開右手翅，按下左手把，剎住左邊內齒輪，則與之相應的副卷筒在行星齒輪和三星架帶動下旋轉纏繩，拖動耙斗快速返回，主卷筒則在鋼絲繩牽引下放繩，交替按下，松下左右手把，耙斗即作往復運動完成耙礦工作。
耙礦絞車的安裝
絞車的安裝方法有臨時的和長期的兩種。臨時安裝可用柱子支撐頂柱或加鋼質拉桿，長期安裝須用混凝土打基礎�；A(chǔ)的深度視安裝處土質情況而定，最少500mm。 如重新安裝閘帶應注意在操縱手把松下時，閘帶與制動輪之間留有適當空隙，以免過熱和過度磨損。 安裝完成后，要檢查各固定連接處是否牢固可靠。用手轉動卷筒2~3轉，靈活無卡阻后方可接線開車。
耙礦絞車的使用注意事項
A、使用前一定要認真閱讀《使用說明書》；
B、鋼絲繩的長度應使耙斗處在終點位置時，留在卷筒上的鋼絲繩不少于3圈；
C、絞車的護罩如密封裝置要保持完好，以免砂石礦粒進入機內，加速機件的磨損；
D、電機啟動后，嚴禁兩操縱手柄同時按下；
E、經常檢查潤滑部位，如有漏油、缺油，應及時修理并加油補足；
F、絞車正常工作1300~1600小時候，應檢修一次；
G、卷筒槽纏繞的鋼絲繩不能超過輪緣。
H、絞車在出廠前已加好潤滑油，使用前不需要再加注，正常運轉120小時后，潤滑油更換一次。
I、絞車的潤滑
圓柱齒輪減速器從本體上部油孔注入稀油，油量以侵入下部齒輪一個齒高為宜，污油從本體下部排油孔排出。
行星齒輪減速器從左蓋油孔注入潤滑脂，倒出污油時須將此孔轉至下部。
耙礦絞車檢修內容
小修：
1、檢查、修理行星減速器，必要時更換密封圈。
2、檢查、修理鋼繩導向裝置和滑輪，更換磨損零件或鋼繩。
3、檢查調整制動裝置，更換制動帶等零件。
4、檢查、清掃電氣部分，更換耙齒。
5、檢查、修理耙斗，更換耙齒。
6、檢查緊固連接螺栓、銷、鍵等完好情況，必要時更換。
7、檢查電機軸承，添加或更換潤滑脂。
8、檢查滑輪及鋼繩磨損情況。
中修：
1、檢查、清洗圓柱齒輪減速器，更換磨損的齒輪和密封圈，更換潤滑油。
2、修理或更換行星減速器磨損的齒輪軸、軸承。
3、清洗潤滑油路，更換潤滑油。
4、檢查或更換電機軸承，清掃電機，處理絕緣。
5、修理或更換磁力啟動器等電器元件。
6、檢修或更換電氣線路。
7、局部除銹涂漆。
大修：
1、更換主軸和卷筒。
2、更換殼體、防護罩。
3、更換耙斗。
4、修理或更換電氣裝置。
5、除銹涂漆。
耙礦絞車資質：具有有效期內煤礦礦用產品安全標志證書（MA證）、防爆 合格證及產品合格證和全國工業產品生產許可證。
售后服務及質保期要求：
我廠"耙礦絞車";"電耙"隨貨配件有一個耙斗2個滑輪，產品自安裝使用1年內，因制造質量問題而發生 損壞或不能正常工作，免費維修或更換配件，產品出現質量問題24小時內作出響應。
安裝使用過程中有任何疑問歡迎撥打技術熱線：18605374511 曹工.
