YLS-900型液壓鋼軌拉伸機

拉伸機 YLS-900型液壓鋼軌拉伸機

YLS-900型液壓鋼軌拉伸機為自產自銷，價格公道合理，質量保證!銷售熱線:18953724511 / 18605374511通過GB/T 19001-2000 idt ISO 9001：2000質量管理體系認證一、適用范圍 該設備適用于50kg/m及60kg/m型號鋼軌無縫線路應力放散和長軌鋪設，更換斜鐵座，可適用于···

全國24小時銷售熱線:

0537-7970778

獲取優惠報價 在線咨詢設備

YLS-900型液壓鋼軌拉伸機為自產自銷，價格公道合理，質量保證!銷售熱線:18953724511 / 18605374511

通過GB/T 19001-2000 idt ISO 9001：2000質量管理體系認證

一、適用范圍

     該設備適用于50kg/m及60kg/m型號鋼軌無縫線路應力放散和長軌鋪設，更換斜鐵座，可適用于75kg/m鋼軌線路?，F(xiàn)場施工時，在低于鎖定軌溫的一定范圍內，用該設備把處于零應力狀態的鋼軌，強行拉伸到鎖定軌溫時的長度，進行重新鎖定。與同類產品相比，該設備具有構思獨特，機體輕便，操作簡易，拉軌力大，不傷害軌頭工作面等特點。二、主要技術參數1、最高額定工作壓力                 57Mpa2、最大拉軌力                       2×450kN3、工作油缸最大行程                 ≥760mm4、兩拉桿中心距                     360mm寬體610mm5、鎖定方式                         斜鐵夾緊軌腰6、油泵電機功率                     3kW電壓                            380V流量                            ≥3L/min7、機組質量                         ≤370kg8、電動泵站質量                     85kg(不包括油管)三、基本結構與工作原理

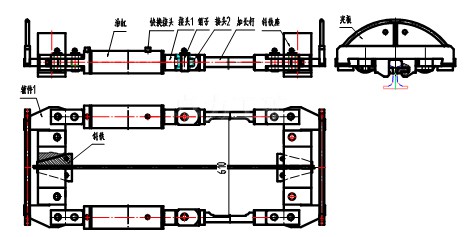

1、結構YLS-900型液壓鋼軌拉伸機主要由2個斜鐵座、2根加長桿、2個雙作用油缸、6個銷軸、1套附加配件（中心距610mm用）、1個電動泵站及高壓油管等部分組成。    2、工作原理    整機在被拉鋼軌上安裝后，打緊斜鐵，拉伸油缸由電動液壓泵站直接驅動，隨著拉力增加，鋼軌被斜鐵座越夾越緊，從而夾持著鋼軌向拉伸方向移動。拉軌達到預定拉伸長度結束后,可利用泵站換向供油，活塞桿反方向運動，自動頂松斜鐵座，另一斜鐵座可用大錘敲打機座，直至全部松開，便可取下斜鐵座。四、使用方法1、使用前先檢查（1）液壓泵站應完好，油量應足夠。加油時，液壓油必須過濾，防止污物堵塞油路。（2）油缸、油管等連接處不得松動，不應有漏油現象。（3）斜鐵座、拉桿、接頭不得有損壞。2、開動液壓泵站（應先空載運行5分鐘左右），連接好油缸油管，先將兩個油缸活塞桿伸出到大于預定拉伸長度位置。本機一次拉伸長度可達760mm。3、將斜鐵座騎放于被拉兩根鋼軌的合適位置上，將左右兩塊斜鐵（請注意左右不同）推進斜鐵座的斜槽內，用手錘輕輕打緊。4、將油缸、加長桿用銷子組裝在斜鐵座上，加長桿凹臺部位朝向鋼軌，組裝時兩側分別組裝，可將另一側油缸上的油管暫時拆下，開動油泵，調整活塞桿伸縮量以便插上銷子。5、鋁熱焊焊接鋼軌時，需加裝附加配件（包括4個連接板、4個銷子、2個卡板）即可將中心距加大到610mm。6、確認組裝正常，重新用手錘打緊斜鐵，應打實不得有松動感。7、將電動泵站向油缸高壓腔（有桿腔）供油，開始拉軌。如果發現微量打滑，繼續敲打斜鐵，如果發現嚴重打滑即應卸荷，檢查一下斜鐵有否損壞，拉觸是否正常，然后重新打緊斜鐵進行拉軌。8、拉軌時應緩慢開啟給油閥，緩慢升壓，直至能拉動時即可，為使拉軌均勻，軌下應鋪設滑動滾子，滾子數量根據需要，并配合撞軌器工作，泵站壓力不得超過最高工作壓力，以免損壞設備。9、拉軌到位后保壓，待鋼軌重新鎖定后，泵站卸荷，換向供油，直至頂松斜鐵座即可。10、取下銷子、加長桿、油缸，用大錘敲打機座便于取下斜鐵（不可打斜鐵），取下斜鐵座。11、工作結束后，應將活塞桿縮回缸筒內。五、保養與維修1、液壓油規定使用粘度5-8E₅₀ 錠子油或30號液壓油，每年更換一次。2、液壓系統各部分如：泵站、油缸、油管、接頭等應經常保持清潔，高壓油管不用時兩接頭用專門塑料袋封裝，以免灰塵、雜物進入。3、高壓油管因長期使用，易產生老化，使強度降低，應經常檢查定期更換，壓力表應按規定進行計量檢定。4、斜鐵為易損件，應經常檢查，如果發生裂紋，牙紋磨損嚴重，以至夾軌打滑，應及時更換。5、長時間不用，應將機具進行防銹處置，存放在通風、干燥、無腐蝕氣體庫房內。如受潮或雨淋后，在使用前應當用500V兆歐表測量電動泵站電氣裝置絕緣電阻，電氣裝置對機座的絕緣阻值不小于7MΩ。6、電動泵站的電源線、插頭、插座及開關應完好無損，接觸正常，開關可靠。7、第一次使用油缸作業時或維修油缸后，拉伸鋼軌作業前應將油缸內空氣排凈。六、故障排除

七、安全操作規程1適用范圍本規程規定了液壓鋼軌拉伸機在鎖定軌溫范圍內進行拉伸鋼軌或進行長軌鋪設作業時應遵守的安全操作要求。2安全防護2.1 按鐵道部《鐵路工務安全規則》的有關規定，組織施工和進行安全防護。2.2 按規定設置防護后才能進行拉軌作業。2.3 拉伸機應具有能使機體快速解體的安全措施及必備工具。3安全操作規定3.1 操作者應經技術培訓合格，持證上崗。3.2 操作者應認真閱讀拉伸機使用說明書，了解該設備的結構、性能和掌握使用方法，并熟知本規程的要求。3.3 作業前應認真檢查拉伸機各部完好無損，液壓系統不泄漏、油量應充足。3.4 向電動泵站油箱加油時，液壓油必須過濾、防止污物堵塞油路。3.5 高壓油管安裝必須可靠連接，如發現松動或泄漏，停機處理。3.6 第一次使用油缸作業時或維修油缸后，拉伸鋼軌作業前應將油缸內空氣排凈。3.7 作業過程中，操作人員應遠離高壓油管，避免高壓油管破裂后傷人或濺油。如發現高壓油管發生鼓包或其他異常應立即停機，更換新油管。3.8 嚴禁違規操作和超載使用。3.9 按要求做好拉伸機的保養和維修，使其處于良好的技術狀態，不得使用存在故障的拉伸機進行作業。4安全下道操作方法在作業過程中由于停電或液壓系統產生故障，使拉伸機卡緊在鋼軌上無法繼續工作或下道危及行車安全時。本設備安全下道方法如下：4.1 將電動泵站的給油閥扳到零位，換向閥扳到卸荷位置后，拆卸油管。4.2 取下連接銷，拿下油缸和加長桿。如果取下連接銷有困難，說明油缸高壓腔（有桿腔）未卸壓，此時可用扳子擰松油缸有桿腔上的快速接頭或用螺絲刀頂壓油管接頭內的密封鋼珠，使油液外泄達到卸壓即可取下連接銷。4.3 用大錘敲擊斜鐵座內側面，斜鐵座很快會脫離斜鐵，即可取下斜鐵和斜鐵座（注意：不得敲打斜鐵），從而安全下道。八、其他1、隨機附件見產品裝箱單。2、產品售出后一年內，因產品質量原因影響使用，公司負責維修、更換。
