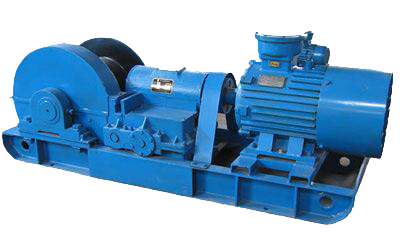

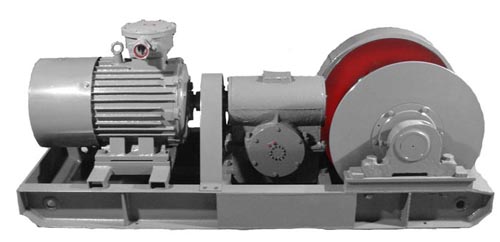

回柱絞車組成：電動機，聯軸器，渦輪箱，滾筒，底座等五部分組成。

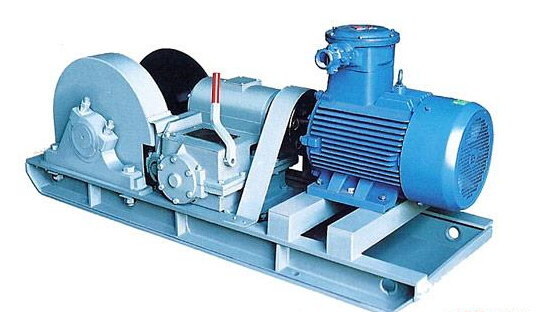

1 JM-8型回柱絞車的組成部分
JH-8型回柱絞車由電動機、彈性聯軸器、齒輪離合器、蝸輪減速器、滾筒、底座等部件組成。
2 JM-14型回柱絞車的組成部分
JM-14型回柱絞車由電動機、蝸輪減速器、傳動齒輪、滾筒裝置、底座等部件組成。
3 JM-28型回柱絞車的組成部分
JM-28型回柱絞車由電動機、聯軸器、液力推桿制動器、減速器、滾筒裝置、底座等部件組成。
回柱絞車工作原理：電動機安裝在底座上通過聯軸器與渦輪減速機聯接，動力通過一對齒輪傳動給圓弧面渦桿、渦輪，由渦輪軸上的小齒輪經中間過橋齒輪傳動大齒輪帶動卷筒，卷引鋼絲繩進行工作。

回柱絞車技術標準
1、產品執行MT/T779-1998標準，并按經規定程序批準的圖樣和技術文件制造，產品出廠按MT/T779-1998標準進行檢驗和實驗。
2、連軸節外圓徑向跳動量不大于0.15mm。
3、齒輪的接觸斑點：沿齒高不小于40%，沿齒長不小于50%。
4、絞車卷筒兩端擋繩板邊緣應高出最外層鋼絲繩直徑的2.5倍。
5、絞車在工作狀態下的噪聲值不超過90dB(A)。
6、絞車外觀表面應涂磁漆，卷筒容繩量空間處涂暗紅色油漆，潤滑點和防爆標志應涂紅色磁漆，涂漆應均勻，不允許有漏涂、針孔、氣泡、裂紋、脫落、留痕等缺陷。
7、絞車出廠前進行正、反方向各15分鐘的空運轉實驗，并符合一下要求：
（1）運轉平穩、無異常聲響、無沖擊性噪音。
（2）所有連接件、緊固件連接應可靠，無松動現象，卷筒上的螺釘不得高出卷筒圓周表面。
（3）各密封處無滲漏現象。
（4）在鋼絲繩移動距離不少于10m的情況下，鋼絲繩的繩速符合要求。
8、絞車鋼絲繩繩頭固定在卷筒上應有特備的卡繩裝置。

回柱絞車的操作規程
回柱絞車的操作比較簡單，整個動作就是啟、閉電動機，其操作規程如下：
l、工作前的注意事項：
a、檢查鋼絲繩，鋼絲繩應符合《煤礦安全生產試行規程》的有關規定。
b、檢查鋼絲繩固結的是否牢靠，各連接螺栓是否緊固，絞車安裝是否牢固等。
c、檢查蝸輪箱潤滑油是否充足，發現不足及時補充，(潤滑油油質不得隨意更改)。
d、檢查使用電源，電纜和電器設備的接線是否正確，接地是否完全；是否有漏電現象。
2、工作時應遵守下列規定：
a、絞車司機應集中精力，注意傾聽信號。
b、支柱拉倒后．用反轉電動機的方法實現回繩。
c、絞車工作時，注意整理鋼絲繩，使其纏繞整齊，工作時鋼絲繩不能完全放完，在滾筒上至少應保留三圈。
3、工作后的注意事項
a、 工作結束后，應將鋼絲繩整齊地纏繞在滾筒上，切斷電源，封閉開關。
b、 清除機器上的灰塵、雜物。
c、 交班時必須把本班發現的不正常情況向下一班交待清楚，以便及時清除不正常情況。

回柱絞車保養與維修
1、回柱絞車的操縱人員必須嚴格遵守操作規程。
2、回柱絞車必須按第四節的規定及時加注潤滑油。
3、回柱絞車如長時間擱置不用，必須選擇干燥的地方存放，防止電氣受潮，絞車的裸露部分應涂以保護油，各磨擦部分涂上潤滑油。
4、有關電機維護可詳見隨機文件。YBK200L防爆異步電動機說明書。
5、回柱絞車拆卸次序和裝配相反，回柱絞車應先拆成部件，然后再將各部件進行拆卸，拆卸時應先拆卸出密封罩上體后，將滾筒部分、電機部件與底座的連接螺栓松開，并將該兩部分拆掉，然后再將蝸輪箱從底座上拆掉。
蝸輪箱部分的拆卸是先將蝸輪箱蓋拆下，再將蝸輪軸組件、蝸桿組件，過橋齒輪組件等部件拆去，最后將所有零件拆除。
6、拆卸回柱絞車各部時，應注意各部位的調整墊片的數量和厚度，以便在重新裝配部件時，保持絞車原有的裝配精度，特別要注意蝸桿端部的調整墊不得任意增減。
7、回柱絞車在拆卸過程中，嚴禁用錘硬打硬砸，必須小心進行，不得損壞零件或碰傷其表面。
8、回柱絞車應按實際情況，有計劃安排小修、中修、大修計劃，絞車的修理周期，修理內容，修理場所，根據煤炭部制定的《煤炭工業設計規范》一文中的有關章節，作如下規定：
a、小修：小修周期為三個月，一般在現場進行，主要調整更換鋼絲繩和緊固連接件，并消部故障、補充或更換潤滑油，清理絞車外表部分灰塵等。
b、中修：中修周期一般為9個月，中修最好在生產廠家進行，主要任務是全部拆開絞車各部分，清洗后檢查磨損程度，更換已磨損的零件，消除小修時不能消除的故障，更換機器各部潤滑油，恢復絞車工作能力和正常狀況，中修后應進行試運轉。
c、大修；大修周期為18個月，最好在生產廠家進行，其主要內容是拆開回柱絞車全部零件(蝸輪圈和蝸輪轂不拆開)清洗和檢查一切零件，修復或用新零件來替換已磨損的零件，全部恢復回柱絞車的工作能力和正常狀況，大修后應進行試運轉，并進行油漆更新。

回柱絞車故障分析與排除

序號	故障現象	故障可能發生原因	故障消除方法
1	開車時電機不轉或發出叫聲	載荷過大或接線不良	停止運轉使電機反轉卸載或檢查接線。
2	蝸輪箱過熱	箱內零件有磨壞；裝配不正確，油質不符合要求；缺油或油不干凈，蝸桿、蝸輪軸向位置裝配不對。	檢查更換零件或加油換油；重新調整蝸桿、蝸輪的軸向位置。
3	機器跳動	安裝不牢或地基不平	整理地板或重新安裝
4	機器聲音不正常	零件裝配不正確，零件磨損多或連接部分松動。	停車檢查

回柱絞車運輸、貯存：
1、回柱絞車應整體裝箱發運，并在包裝箱上注明制造廠名稱及地址、產品名稱和型號、收發單位、地址、發貨編號、外形尺寸、“輕放”、“不允許倒置”等。在運輸中不應受到劇烈的振動和撞擊。
2、回柱絞車應貯存在干燥、通風、無酸堿、防雨、防潮的場所。
回柱絞車開箱及檢查
開箱時應注意使回柱絞車正放，再打箱，打箱時不要碰著絞車本體，以免損傷絞車。
開箱后按照裝箱單逐項檢查資料是否齊全。包裝箱內資料應包括：
① 產品合格證；
② 產品使用說明書；
③ 裝箱單。

回柱絞車質量保證：
用戶在遵守使用說明書所規定的使用和貯存規則條件下，產品自發貨之日起6個月內因制造質量不良而發生損壞或不能正常工作時，本公司負責免費修理或更換另部件。如用戶需要或有疑問可打電話或發傳真與我公司聯系。
